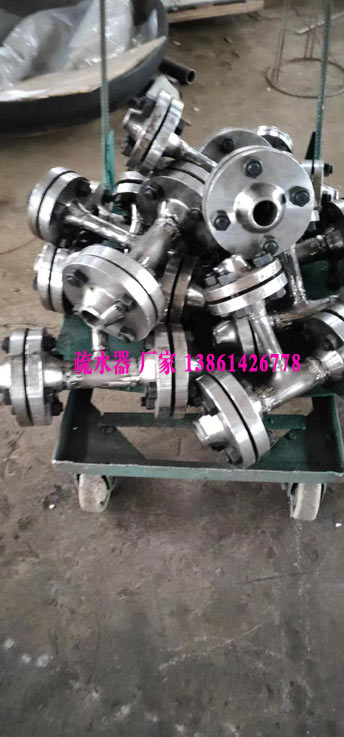

50MW機組汽液兩相流疏水器裝置（高加蒸汽液位調節疏水閥）技術

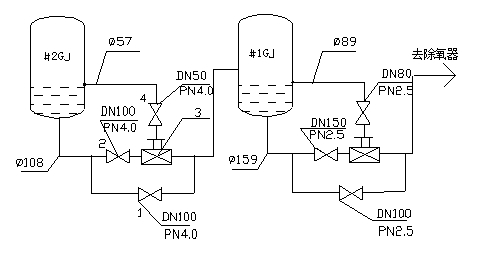

50MW機組汽液兩相流疏水器裝置（高加蒸汽液位調節疏水閥）技術，高加蒸汽液位調節疏水閥系統安裝簡圖：
1-旁路閥 2-入口閥 3-調節器 4-汽閥
1、該汽液兩相流疏水器裝置（高加蒸汽液位調節疏水閥）無互換性需對號安裝，調節器箭頭方向與疏水流向相同。
2、汽液兩相流疏水器裝置（高加蒸汽液位調節疏水閥）在安裝時應盡量靠近容器本體。
3、汽液兩相流疏水器裝置（高加蒸汽液位調節疏水閥）可以水平安裝也可垂直安裝，不影響使用效果。
4、入口閥與汽液兩相流疏水器裝置（高加蒸汽液位調節疏水閥）可以直接連接，也可以有≤250㎜的短管連接，但入口閥前、調節器后應有≥200mm的直管段。
5、相變管開孔中心高度應在正常工作水位點，與疏水管安裝走向同一側。
6、具體安裝尺寸需根據實際情況現場給出。
7、本裝置中的閥門均為閘板閥，須嚴密無泄漏。
二、外型圖：
1.殼體材質為#20鋼
2.殼體內閥芯材質為1Cr13
三、外型尺寸及重量：
?108 Dn100的調節器外型尺寸：
4.0Mpa L×G×H 360×235×287 Φ=165
?159 Dn150的調節器外型尺寸：
2.5Mpa L×G×H 280×270×259 Φ=165

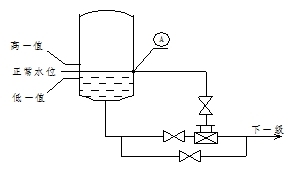

四、孔位置示意圖：
注：
1、開孔方式：安放式、插入式均可。
2、開孔直徑應和所選用汽液兩相流疏水器裝置（高加蒸汽液位調節疏水閥）相變管規格相匹配。
3、開孔位置為使相變管盡量的短，開孔可選在疏水管走向一側，如與其他管路干涉，可適當旋轉選位。
|
